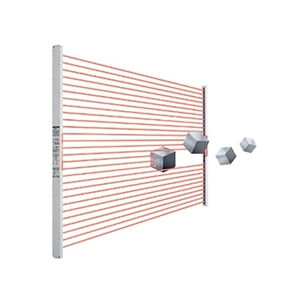

光軸數

8光軸

12光軸

16光軸

型
號

NPN輸出

NA2-N8

NA2-N12

NA2-N16

PNP輸出

NA2-N8-PN

NA2-N12-PN

NA2-N16-PN

檢測高度

140mm

220mm

300mm

檢測距離

5m

光軸間距

20mm

檢測物體

φ30mm以上不透明體(完全遮光物體)

電源電壓

12～24V DC±10％　脈動P-P10％以下

消
耗
電
量
(注2)

投
光
器

作業指示燈ON

0.7W以下

0.8W以下

0.9W以下

作業指示燈OFF

0.6W以下

0.7W以下

0.8W以下

受
光
器

作業指示燈ON

0.7W以下

0.8W以下

0.9W以下

作業指示燈OFF

0.6W以下

0.7W以下

0.8W以下

輸出

NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)
1V以下(流入電流為16mA時)

PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)
1V以下(源電流為16mA時)

輸出動作

所有光軸入光時ON(一個或多個光軸遮光時OFF)

短路保護

配備

反應時間

10ms以下(使用防干擾功能時12ms以下)

指
示
燈

投光器

投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)

受光器

工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)
※當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。

防干擾功能

配備

投光停止功能

配備

環
境
性
能

保護構造

IP40(IEC)

使用環境溫度

－10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃

使用環境濕度

35～85％RH，存儲時：35～85％RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時

耐沖擊

加速度500m/s²(約50G)　X,Y和Z方向各3次

投光元件

紅外線LED(投光波峰波長：950nm、調制式)

材質

外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯

電纜

0.2mm² 4芯橡皮電纜，長3m

電纜延長

使用0.2mm²以上的電纜時，投光器和受光器的全長均可延長至25m

重量(包括投光器和受光器)

本體重量：約350g
包裝重量：約550g

本體重量：約400g
包裝重量：約600g

本體重量：約450g
包裝重量：約650g

光軸數

20光軸

24光軸

28光軸

型
號

NPN輸出

NA2-N20

NA2-N24

NA2-N28

PNP輸出

NA2-N20-PN

NA2-N24-PN

NA2-N28-PN

檢測高度

380mm

460mm

540mm

檢測距離

5m

光軸間距

20mm

檢測物體

φ30mm以上不透明體(完全遮光物體)

電源電壓

12～24V DC±10％　脈動P-P10％以下

消
耗
電
量
(注2)

投
光
器

作業指示燈ON

1.0W以下

1.1W以下

1.2W以下

作業指示燈OFF

0.9W以下

1.0W以下

1.1W以下

受
光
器

作業指示燈ON

1.0W以下

1.1W以下

1.2W以下

作業指示燈OFF

0.9W以下

1.0W以下

1.1W以下

輸出

NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)
1V以下(流入電流為16mA時)

PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)
1V以下(源電流為16mA時)

輸出動作

所有光軸入光時ON(一個或多個光軸遮光時OFF)

短路保護

配備

反應時間

10ms以下(使用防干擾功能時12ms以下)

指
示
燈

投光器

投光指示燈： 綠色LED×2(投光時亮起，設定頻率A時1個LED亮起，設定頻率B時2個LED亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)

受光器

工作狀態指示燈：紅色LED(一個或多個光軸受干擾時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈： 紅色LED(當使用作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式)
※當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。

防干擾功能

配備

投光停止功能

配備

環
境
性
能

保護構造

IP40(IEC)

使用環境溫度

－10～＋55℃(注意不可結露、結冰)，存儲時：-10～＋60℃

使用環境濕度

35～85％RH，存儲時：35～85％RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時

耐沖擊

加速度500m/s²(約50G)　X,Y和Z方向各3次

投光元件

紅外線LED(投光波峰波長：950nm、調制式)

材質

外殼：耐熱ABS，前罩：聚酯，顯示罩：丙烯

電纜

0.2mm² 4芯橡皮電纜，長3m

電纜延長

使用0.2mm²以上的電纜時，投光器和受光器的全長均可延長至25m

重量(包括投光器和受光器)

本體重量：約500g
包裝重量：約700g

本體重量：約570g
包裝重量：約750g

本體重量：約650g
包裝重量：約800g
