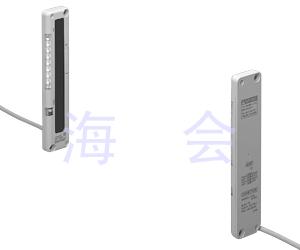

種類

NPN輸出

PNP輸出

高亮度作業指示燈型

長檢測距離型

高亮度作業指示燈型

長檢測距離型

型號

NA1-PK5

NA1-5

NA1-PK5-PN

NA1-5-PN

檢測高度

100mm

檢測距離(注2)

0.1?1.2m
(當設定SHORT時為0.05～0.5m)

0.2?3m
(當設定SHORT時為0.05～1m)

0.1?1.2m
(當設定SHORT時為0.05～0.5m)

0.2?3m
(當設定SHORT時為0.05～1m)

光軸間距

25mm

光軸數

5

檢測物體

φ35mm以上的不透明體(完全遮光物體)

電源電壓

12～24V DC±10％　脈動P-P10％以下

消耗電量(注3)

投光器：0.5W以下、受光器：0.8W以下

投光器：0.6W以下、受光器：0.9W以下

輸出

NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓： 1V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時)

PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：1V以下(源電流為100mA時)
0.4V以下(源電流為16mA時)

輸出動作

1個以上光軸遮光時ON或OFF/2個以上光軸遮光時ON或OFF，可由切換開關選擇

短路保護

配備

反應時間

10ms以下(當使用防干擾功能時，入光時：30ms以下，遮光時：13ms以下)

指
示
燈

投光器

電源指示燈：綠色LED(通電時亮起)
作業指示燈：橙色LED(作業指示燈輸入低時亮起或閃爍，由切換開關選擇亮起形式)

電源指示燈：綠色LED(通電時亮起)
作業指示燈：橙色LED(作業指示燈輸入高時亮起或閃爍，由切換開關選擇亮起形式)

受光器

工作狀態指示燈： 紅色LED(1個以上光軸遮光時亮起，當2個以上光軸在2光軸干擾模式下遮光時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈：橙色LED(作業指示燈輸入低時亮起或閃爍，由切換開關選擇亮起形式)

工作狀態指示燈： 紅色LED(1個以上光軸遮光時亮起，當2個以上光軸在2光軸干擾模式下遮光時亮起)
穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起)
作業指示燈：橙色LED(作業指示燈輸入高時亮起或閃爍，由切換開關選擇亮起形式)

防干擾功能

配備

環
境
性
能

保護構造

IP62(IEC)、防滴型(JIS)

使用環境溫度

－10～＋55℃(注意不可結露、結冰)，存儲時：－20～＋70℃

使用環境濕度

35～85％RH，存儲時：35～85％RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時

耐沖擊

加速度490m/s²(約50G)　X,Y和Z方向各3次

投光元件

紅外線LED(投光波峰波長：950nm、同步光束掃描方式)

材質

外殼：耐熱ABS，透鏡：丙烯，顯示罩：丙烯

電纜

0.3mm² 4芯(投光器：3芯)耐油橡皮電纜，長2m

電纜延長

0.3mm²以上的電纜時，投光器和受光器的全長均可延長至100m

重量

本體重量：投光器 約80g(受光器 約85g)
包裝重量：約270g

包裝重量：約270g

本體重量：投光器 約80g(受光器 約85g)
包裝重量：約270g

本體重量：投光器 約70g(受光器 約80g)
包裝重量：約270g
