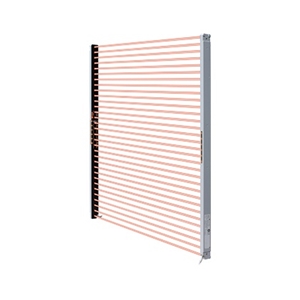

種類

PNP輸出型

NPN輸出型

型號

SF2C-H□-P

SF2C-H□-N

適
用
標
準

國際標準

IEC 61496-1/2(類型2)、ISO 13849-1(類別2、PLc)、IEC 61508-1～7(SIL1)

日本

JIS B 9704-1/2(類型2)、JIS B 9705-1(類別2)、JIS C 0508(SIL1)

歐洲(EU加盟)(注2)

EN 61496-1(類型2)、EN ISO 13849-1(類別2、PLc)、EN 61508-1～7(SIL1)、EN 55011、EN 50178、EN 61000-6-2

北美(注3)

ANSI/UL 61496-1/2(類型2)、ANSI/UL 508、CAN/CSA 61496-1/2(類型2)、CAN/CSA C22.2 No.14、ANSI/RIA 15.06

檢測距離(有效距離)

0.1～3m

光軸間隔

20mm

最小檢測物體

φ25mmの不透明體

有效開口角

檢測距離超過3m時為±5°以下(根據IEC 61496-2、ANSI/UL 61496-2)

電源電壓

24V DC±20%　脈動P-P10%以下

控制輸出(OSSD)

?最大流出電流：200mA
?外加電壓：同電源電壓(控制輸出-+V之間)
?剩余電壓：2.5V以下(流出電流200mA、電纜長10m時)
?漏電流：200μA以下(包括電源OFF時)
?最大負荷容量：2.2μF(從無負荷到最大輸出電流)
?負荷配線電阻：3Ω以下

?最大流入電流：200mA
?外加電壓：同電源電壓(控制輸出-0V間)
?剩余電壓：2.5V以下(流入電流200mA、電纜長10m時)
?漏電流：200μA以下(包括電源OFF時)
?最大負荷容量：2.2μF(從無負荷到最大輸出電流)
?負荷配線電阻：3Ω以下

工作模式(輸出動作)

正常運行時為ON，鎖定時為OFF輸出動作(光幕傳感器內部異常及同期信號異常時OFF。)

保護電路(短路保護)

裝備

反應時間

OFF時：20ms以下、ON時：80～100ms

鎖定輸出(SSD)

?最大流出電流：60mA
?外加電壓：同電源電壓(鎖定輸出-+V之間)
?剩余電壓：2.5V以下(流出電流60mA、電纜長10m時)
?漏電流：200μA以下(包括電源OFF時)
?最大負荷容量：2.2μF(從無負荷到最大輸出電流)
?負荷配線電阻：3Ω以下

?最大流入電流：60mA
?外加電壓：同電源電壓(鎖定輸出-0V間)
?剩余電壓：2.5V以下(流入電流60mA、電纜長10m時)
?漏電流：200μA以下(包括電源OFF時)
?最大負荷容量：2.2μF(從無負荷到最大輸出電流)
?負荷配線電阻：3Ω以下

工作模式(輸出動作)

正常工作時ON、鎖定時OFF(注4)

保護電路(短路保護)

裝備

干擾防止功能

裝備

測試輸入功能

裝備

大型應用指示燈功能

裝備

污染度

3

使用標高

2,000m以下(注5)

環
境
性
能

保護構造

IP65、IP67(IEC)

使用環境溫度

-10～+55℃(不結露、不結冰)、保存時：-25～+60℃

使用環境濕度

30～85%RH、保存時：30～85%RH

使用環境照度

白熾燈：受光面照度5,000?x以下

耐電壓

AC1,000V　1分鐘　有電部分全部與外殼之間

絕緣電阻

DC500Vm時為20MΩ以上　有電部分全部與外殼之間

耐振動

頻率10～55Hz　多振幅0.75mm　XYZ方向各2小時

耐沖擊

加速度300m/s²(約30G)　XYZ方向各3次

投光元件

紅外線LED(投光峰值波長：850nm)

電纜

附截面積為0.16mm² 5芯耐熱PVC電纜，長3m

電纜延長

使用0.3mm²以上的電纜時，投光器和受光器別全長均可延長至50m

材質

本體外殼:聚碳酸酯合金，檢測面：聚碳酸酯合金，MS-SFC-1(標準安裝支架):SUS

附件

MS-SFC-1(標準安裝支架):1套、SF4C-TR25(測試桿):1根

(注1):

無指定時的測量條件為使用環境溫度=+20℃。

(注2):

機械指令已取得第三方認證機構TüV SüD的型號認證。

(注3):

屬于美國/加拿大標準，經過合眾國聯邦法29 CFR 1910.7之下的勞動安全衛生局法(OSHA)認可的民間第三方認證機構NRTL的TüV SüD對安全性的認證，符合UL、ANSI、CSA等標準。

(注4):

投光器鎖定的情況下，投光器的光進入受光器時，將會發送鎖定信息，鎖定輸出(SSD)設為OFF。

(注5):

不可在標高0m的大氣壓以上的環境使用而保存。

種類

最小檢測物體25mm(光軸20mm間隔)

型號

PNP輸出型

SF2C-H8-P

SF2C-H12-P

SF2C-H16-P

SF2C-H20-P

NPN輸出型

SF2C-H8-N

SF2C-H12-N

SF2C-H16-N

SF2C-H20-N

光軸數

8

12

16

20

檢測幅度(防護高度)

160mm

240mm

320mm

400mm

消耗電流

大型應用
指示燈熄滅時

投光器：25mA以下
受光器：25mA以下

投光器：30mA以下
受光器：30mA以下

投光器：35mA以下
受光器：35mA以下

大型應用
指示燈亮起時

投光器：35mA以下
受光器：30mA以下

投光器：35mA以下
受光器：35mA以下

投光器：40mA以下
受光器：35mA以下

投光器：40mA以下
受光器：40mA以下

PFHD
(注1)

PNP輸出型

3.60×10^-9

3.66×10^-9

3.73×10^-9

3.79×10^-9

NPN輸出型

3.74×10^-9

3.80×10^-9

3.86×10^-9

3.93×10^-9

MTTFd

100年以上

本體重量(投光器和受光器合計)

約280g

約340g

約400g

約460g

種類

最小檢測物體25mm(光軸20mm間隔)

型號

PNP輸出型

SF2C-H24-P

SF2C-H28-P

SF2C-H32-P

NPN輸出型

SF2C-H24-N

SF2C-H28-N

SF2C-H32-N

光軸數

24

28

32

檢測幅度(防護高度)

480mm

560mm

640mm

消耗電流

大型應用
指示燈熄滅時

投光器：35mA以下、受光器：35mA以下

大型應用
指示燈亮起時

投光器：45mA以下
受光器：40mA以下

投光器：45mA以下
受光器：45mA以下

投光器：50mA以下
受光器：45mA以下

PFHD
(注1)

PNP輸出型

3.85×10^-9

3.92×10^-9

3.98×10^-9

NPN輸出型

3.99×10^-9

4.05×10^-9

4.12×10^-9

MTTFd

100年以上

本體重量(投光器和受光器合計)

約520g

約580g

約640g
