種類

限定反射型

型號

NPN輸出

CX-461A-C05

CX-461B-C05

CX-462A-C05

CX-462B-C05

PNP輸出

CX-461A-P-C05

CX-461B-P-C05

CX-462A-P-C05

CX-462B-P-C05

檢測距離

檢測距離范圍10~40mm(中心23mm)*

檢測距離范圍10~70mm(中心40mm)*

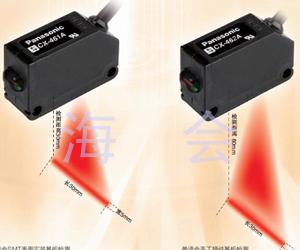

檢測點

5×30mm(檢測距離30mm時)

5×30mm(檢測距離60mm時)

應差

8%以下

重復精度(垂直于檢測軸)

1mm以下

電源電壓

12～24V DC±10% 脈動P-P 10%以下

消耗電流

15 mA 以下

輸出

NPN開路集電極晶體管
?最大流入電流：100mA以下
?外加電壓：30V DC以下
(輸出和0V之間)
?剩余電壓：2V以下(流入電流為100mA時)；
1V以下(流入電流為16mA時)

PNP開路集電極晶體管
?最大源電流：100mA以下
?外加電壓：30V DC以下
(輸出和+V之間)
?剩余電壓：2V以下(源電流為100mA時)；
1V以下(源電流為16mA時)

輸出動作

入光時ON

非入光時ON

入光時ON

非入光時ON

短路保護

配備(自動恢復)

逆接保護

配備

反應時間

1 ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起)

穩定指示燈

綠色LED(穩定入光時、穩定非入光時亮起)

靈敏度調節器

無

防干擾功能

配備(2臺傳感器可緊貼安裝)

環
境
性
能

保護構造

IP67(IEC)

使用環境溫度

-25～+55℃(注意不可結露、結冰)，存儲時：-30～+70℃

使用環境濕度

35～85%RH，存儲時：35～85%RH

使用環境照明度

白熾光：受光面照明度5,000lx以下

耐電壓

AC1,000V 1分鐘 　(所有電源連接端子與外殼之間)

耐振動

頻率10～500Hz 雙振幅1.5mm(MAX.10G) X,Y和Z各方向2小時(非通電狀態)

投光元件

紅色LED(調制式)　投光波峰波長: 630nm

材質

外殼: PBT(聚對苯二甲酸乙二醇酯)，透鏡：丙烯，顯示罩：丙烯

電纜

0.2mm²3芯橡皮電纜 長0.5m

電纜延長

0.3mm²以上的電纜、全長可延長至100m

重量

本體重量: 約20g　　包裝重量: 約30g

種類

透過型

長距離

型
式
名

NPN輸出

CX-411

CX-412

CX-413

PNP輸出

CX-411-P

CX-412-P

CX-413-P

檢測距離

10m

15m

30m

檢測物體

φ12mm以上的不透明體(注2)

應差

-

重復精度
(垂直于檢測軸)

0.5mm以下

電源電壓

12?24V DC±10%　脈動P-P10%以下

消耗電流

投光器：15mA以下
受光器：10mA以下

投光器：20mA以下
受光器：10mA以下

投光器：25mA以下
受光器：10mA以下

輸出

NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出-0V之間)
?剩余電壓：2V以下(流入電流為100mA時)
1V以下(流入電流為16mA時)


PNP開路集電極晶體管
?最大流出電流：100mA
?外加電壓：30V DC以下(輸出-+V之間)
?剩余電壓：2V以下(流出電流為100mA時)
1V以下(流出電流為16mA時)

輸出動作

可用切換開關選擇入光時ON/非入光時ON

短路保護

配備

反應時間

1ms以下

2ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起)　位于受光器上

穩定指示燈

綠色LED(穩定入光時、穩定非入光時亮起)　位于受光器上

電源指示燈

綠色LED(通電時亮起)　位于投光器上

靈敏度調節器

持續可變調節器 安裝于透過型傳感器的受光器上

防干擾功能

[有了防干擾濾光器(另售)，2套傳感器可貼近安裝在一起 (檢測距離：5m)]

-

耐
環
境
性

保護構造

IP67(IEC)、防浸型(JIS)

使用環境溫度

-25?+55℃(注意不可結露、結冰)、存儲時：-30?+70℃

使用環境濕度

35?85%RH、存儲時：35?85%RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10?500Hz　雙振幅1.5mm(MAX.10G)　XYZ各方向2小時

耐沖擊

頻率500m/s²(約50G)　XYZ各方向3次

投光元件(調制式)

紅色LED

紅外LED

投光波峰波長

680nm

870nm

850nm

材質

外殼：PBT(聚對苯二甲酸乙二醇酯)、透鏡：丙烯(CX-48□聚碳酸酯)、
顯示罩：丙烯(CX-48□聚碳酸酯)

電纜

0.2mm² 3芯(透過型投光器：2芯)橡皮電纜，長2m

電纜延長

0.3mm²以上的電纜全長可延長至100m(透過型：投光器和受光器各1根)

重量

本體重量

投光器：約45g、受光器：約50g

包裝重量

約100g

附件

-

種類

回歸反射型

帶偏極濾光器

長距離

透射明型體檢測用

型
號

NPN輸出

CX-491

CX-493

CX-481

CX-483

CX-482

PNP輸出

CX-491-P

CX-493-P

CX-481-P

CX-483-P

CX-482-P

檢測距離

3m(注2)

5m(注2)

50?500mm
(注2)

50?1,000mm
(注2)

0.1?2m
(注2)

檢測物體

φ50mm以上的不透明體、半透明體、鏡面體(注2)(注3)

φ50mm以上的不透明體、半透明體(注2)(注3)

φ50mm以上的透明體、半透明體、不透明體(注2)(注3)

應差

-

重復精度
(垂直于檢測軸)

0.5mm以下

電源電壓

12?24V DC±10%　脈動P-P10%以下

消耗電流

13mA以下

10mA以下

輸出

NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出-0V間)
?剩余電壓：2V以下(流入電流100mA時)
1V以下(流入電流16mA時)


PNP開路集電極晶體管
?最大流出電流：100mA
?外加電壓：30V DC以下(輸出-+V間)
?剩余電壓：2V以下(流出電流100mA時)
1V以下(流出電流16mA時)

輸出動作

可用切換開關選擇入光時ON/非入光時ON

短路保護

配備

反應時間

1ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起)　透過型位于受光器上

穩定指示燈

綠色LED(穩定入光時、穩定非入光時亮起)　透過型位于受光器上

電源指示燈

-

靈
